脫硝

概述
燃燒煙氣中去除氮氧化物的過程，防止環境污染的重要性，已作為世界范圍的問題而被尖銳地提了出來。世界上比較主流的工藝分為：SCR和SNCR。這兩種工藝除了由于SCR使用催化劑導致反應溫度比SNCR低外，其他并無太大區別，但如果從建設成本和運行成本兩個角度來看，SCR的投入至少是SNCR投入的數倍，甚至10倍不止。
為防止鍋爐內燃料燃燒后產生過多的NOx污染環境，應對燃料燃燒產生的煙氣進行脫硝處理。一般分為燃燒前脫硝、燃燒過程脫硝、燃燒后脫硝。
一、脫硝技術分析
根據氮氧化物的形成機理，降氮減排的技術措施有兩大類：
一類是從源頭上治理�？刂迫紵�過程中生成NOx。
其技術措施：①采用低氮燃燒器；②分解爐和管道內的分段燃燒，控制燃燒溫度；③改變配料方案，采用礦化劑，降低燃燒成溫度。
另一類是從末端治理�？刂茻煔庵信欧诺腘Ox。

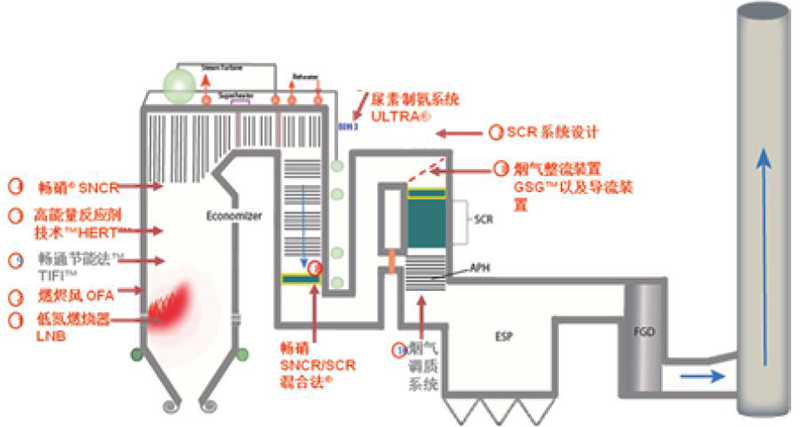

其技術措施：①“分級燃燒+SNCR”；②選擇性非催化還原法（SNCR）；③選擇性催化還原法（SCR）；③SNCR/SCR聯合脫硝技術；④生物脫硝技術（正處于研發階段）。
二、按燃燒過程分類
1、燃燒前脫硝
1）加氫脫硝
2）洗選
2、燃燒中脫硝
1）低溫燃燒
2) 低氧燃燒
3）CFB燃燒技術
4）采用低NOx燃燒器
5）煤粉濃淡分離
6）煙氣再循環技術
3、燃燒后脫硝
1）選擇性非催化還原 脫硝（SNCR）
2) 選擇性催化還原 脫硝（SCR）
3）活性炭吸附
4）電子束脫硝
三、技術措施
1、選擇性非催化還原技術（SNCR）
選擇性非催化還原法是一種不使用催化劑，在 850～1100℃溫度范圍內還原NOx的方法。最常使用的藥品為氨和尿素。
一般來說，SNCR脫硝效率對大型燃煤機組可達 25%～40% ,對小型機組可達 80%。由于該法受鍋爐結構尺寸影響很大，多用作低氮燃燒技術的補充處理手段。其工程造價低、布置簡易、占地面積小，適合老廠改造，新廠可以根據鍋爐設計配合使用。

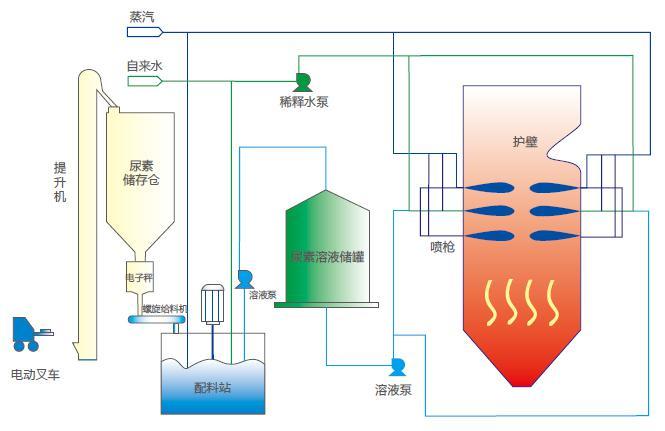

SNCR工藝流程圖

2、選擇性催化還原技術（SCR）

SCR 是最成熟的煙氣脫硝技術, 它是一種爐后脫硝

方法, 最早由日本于 20 世紀 60~70 年代后期完成商業運行, 是利用還原劑(NH3, 尿素)在金屬催化劑作用下, 選擇性地與 NOx 反應生成 N2 和H2O, 而不是被 O2 氧化, 故稱為“ 選擇性” 。世界上流行的 SCR工藝主要分為氨法SCR和尿素法 SCR 2種。此 2種方法都是利用氨對NOx的還原功能 ,在催化劑的作用下將 NOx (主要是NO)還原為對大氣沒有多少影響的 N2和水 ,還原劑為 NH3。

在SCR中使用的催化劑大多以TiO2為載體，以V2O5或V2 O5 -WO3或V2O5-MoO3為活性成分，制成蜂窩式、板式或波紋式三種類型。應用于煙氣脫硝中的SCR催化劑可分為高溫催化劑（345℃～590℃）、中溫催化劑（260℃～380℃）和低溫催化劑（80℃～300℃）， 不同的催化劑適宜的反應溫度不同。如果反應溫度偏低，催化劑的活性會降低，導致脫硝效率下降，且如果催化劑持續在低溫下運行會使催化劑發生永久性損壞；如果反應溫度過高，NH3容易被氧化，NOx生成量增加，還會引起催化劑材料的相變，使催化劑的活性退化。國內外SCR系統大多采用高溫，反應溫度區間為315℃～400℃。

優點：該法脫硝效率高，價格相對低廉，廣泛應用在國內外工程中，成為電站煙氣脫硝的主流技術。

缺點：燃料中含有硫分, 燃燒過程中可生成一定量的SO3。添加催化劑后, 在有氧條件下, SO3 的生成量大幅增加, 并與過量的 NH3 生成 NH4HSO4。NH4HSO4具有腐蝕性和粘性, 可導致尾部煙道設備損壞。 雖然SO3 的生成量有限, 但其造成的影響不可低估。另外,催化劑中毒現象也不容忽視。

SCR工藝流程圖

3、SNCR/SCR脫硝

為了達到排放要求，有時會采用爐內脫硝和爐外脫硝的組合方式。

SNCR/SCR工藝流程圖

4、低溫氧化法

對于煙氣溫度較低的情形，目前還采用氧化法（臭氧法和雙氧水法）。不過使用時應考慮氧化劑逃逸帶來的風險。
